Rilievi LiDAR da drone: tecnologia, metodologia operativa e applicazioni professionali
L’impiego di sensori LiDAR (Light Detection And Ranging) montati su piattaforme UAV rappresenta oggi uno degli strumenti più avanzati e affidabili per il rilievo topografico, ambientale e infrastrutturale. Nel contesto della geomatica moderna, il LiDAR aerotrasportato con drone si è affermato come soluzione tecnica di riferimento per tutte quelle situazioni in cui sono richieste elevata accuratezza altimetrica, capacità di penetrazione della vegetazione e rapidità di acquisizione.
Questo articolo approfondisce il funzionamento del LiDAR, le modalità operative di rilievo e le principali configurazioni drone-sensore attualmente utilizzate in ambito professionale.
Principio di funzionamento del LiDAR
Il LiDAR è una tecnologia di telerilevamento attivo basata sull’emissione di impulsi laser e sulla misura del tempo di volo (Time of Flight) del segnale riflesso.
Il processo di base comprende:
emissione dell’impulso laser verso il suolo;
riflessione su superfici naturali o artificiali;
ritorno del segnale al ricevitore;
conversione del tempo di ritorno in distanza.
Grazie a frequenze di emissione molto elevate (fino a centinaia di migliaia di impulsi al secondo), il sistema genera una nuvola di punti tridimensionale (point cloud) con elevata densità e precisione.
Un aspetto distintivo del LiDAR è la gestione dei multi-return: un singolo impulso può produrre più ritorni (chioma, sottobosco, terreno), consentendo la ricostruzione accurata del suolo anche in presenza di copertura vegetale densa.
Perché il LiDAR su drone è diventato uno standard professionale
L’integrazione del LiDAR su piattaforme UAV consente di coniugare:
precisione metrica di livello topografico;
flessibilità operativa;
riduzione dei tempi di rilievo;
accessibilità a contesti complessi o pericolosi.
Rispetto al LiDAR aerotrasportato tradizionale (elicottero o aereo), il drone permette rilievi mirati, ripetibili e a costi più contenuti, rendendo la tecnologia accessibile anche a studi tecnici, enti locali e professionisti.
Componenti di un sistema LiDAR aerotrasportato

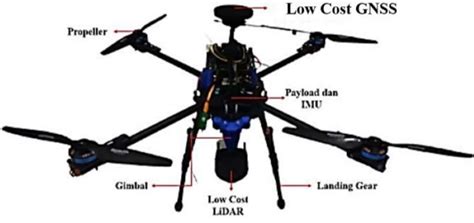

Un sistema LiDAR UAV professionale è composto da:
Sensore laser (scanner LiDAR)
GNSS ad alta precisione (RTK/PPK)
IMU (Inertial Measurement Unit) per il calcolo di rollio, beccheggio e imbardata
Unità di sincronizzazione temporale
Software di post-processing e classificazione
La corretta integrazione e sincronizzazione di GNSS e IMU è fondamentale per garantire accuratezza spaziale e coerenza geometrica della nuvola di punti.
Workflow operativo di un rilievo LiDAR con drone
Pianificazione del volo
quota di volo
velocità
sovrapposizione delle strisciate
densità punti desiderata
Acquisizione dati
volo automatico
registrazione continua di dati LiDAR, GNSS e IMU
Post-processing
elaborazione GNSS (RTK/PPK)
allineamento IMU
generazione della nuvola di punti georeferenziata
Classificazione
terreno
vegetazione (bassa, media, alta)
edifici e infrastrutture
Produzione degli output
DTM (Digital Terrain Model)
DSM (Digital Surface Model)
curve di livello
sezioni e profili
modelli volumetrici
Principali ambiti applicativi
Topografia e ingegneria civile
rilievi di precisione in aree impervie
progettazione stradale e ferroviaria
analisi idrauliche e idrogeologiche
monitoraggio di frane e movimenti del terreno
Ambiente e foreste
stima della biomassa
analisi della struttura forestale
monitoraggio di aree protette
valutazione del rischio ambientale
Infrastrutture lineari
elettrodotti
oleodotti
reti ferroviarie
corridoi stradali
Archeologia e beni culturali
individuazione di strutture sepolte
mappatura di siti nascosti dalla vegetazione
documentazione non invasiva del patrimonio storico
Piattaforme UAV e sensori LiDAR più diffusi
Droni professionali
DJI Matrice 300 / 350 RTK
DJI Mavic 3 Enterprise (versione LiDAR)
Freefly Alta
Inspired Flight IF800 / IF1200
Sensori LiDAR
DJI Zenmuse L1 / L2 – sistema integrato UAV-RTK-IMU
RIEGL miniVUX – riferimento per precisione e affidabilità
YellowScan Mapper – molto diffuso in ambito topografico
Livox Avia – soluzione compatta ad alta densità
Le prestazioni tipiche includono accuratezza altimetrica dell’ordine dei centimetri e densità di milioni di punti per chilometro quadrato.
LiDAR e fotogrammetria: approccio integrato
In ambito professionale, il confronto tra LiDAR e fotogrammetria si traduce sempre più spesso in integrazione delle tecnologie:
il LiDAR fornisce precisione geometrica e capacità di penetrazione;
la fotogrammetria aggiunge informazione cromatica e texture realistiche.
L’unione dei due dataset consente modelli completi, adatti a GIS, CAD e BIM.
Considerazioni finali
Il LiDAR montato su drone rappresenta oggi una tecnologia matura e consolidata per il rilievo tecnico avanzato. La combinazione di accuratezza, velocità operativa e versatilità applicativa lo rende uno strumento imprescindibile per professionisti della geomatica, ingegneri, geologi e tecnici del territorio.
Con sensori sempre più leggeri, software di classificazione assistiti da AI e normative UAV in progressiva evoluzione, il rilievo LiDAR da drone è destinato a diventare uno standard operativo nei prossimi anni.
